电气百科:如何根据模拟母线标志的颜色来判断电压等级


发布者: 发布时间:2020-12-31 阅读:31

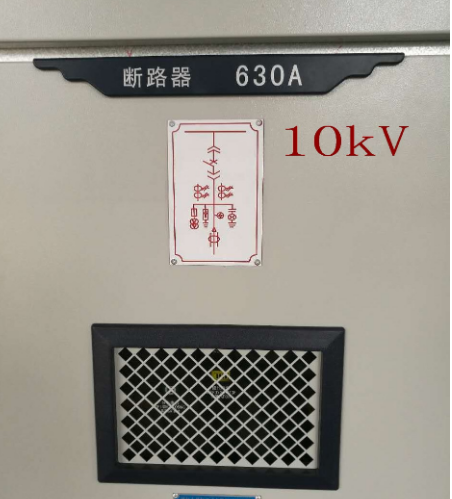

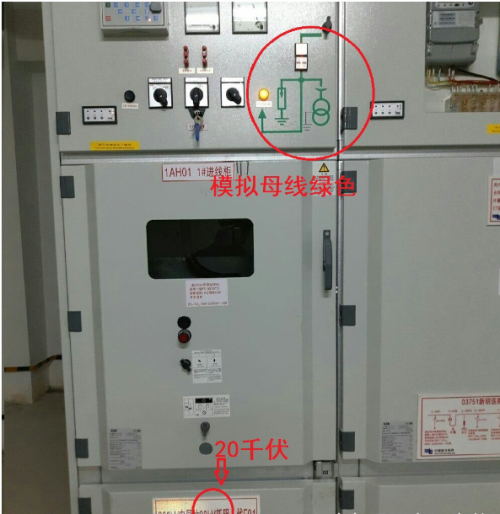

补充前文做个好色的电工,你该熟悉的那些电工标志色。模拟母线标识反映配电盘柜内的一次系统,可以让电工直观的了解柜内所含有的一次原件和一次走向,用不同的颜色线条绘制反映不同的电压等级。

如何根据模拟母线标志的颜色来判断电压等级

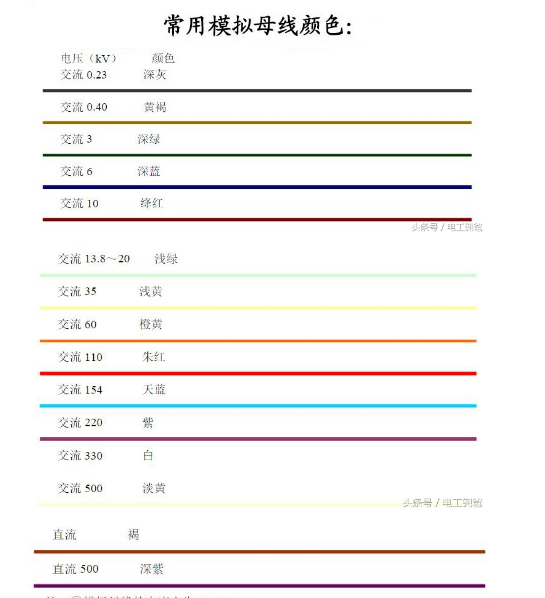

根据GB50171-92《电气装置安装工程盘、柜及二次回路结线施工及验收规范》有如下规定模拟母线的标志颜色如:500KV淡黄色; 220KV紫色; 110KV朱红色; 35KV 鲜黄色; 10KV绛红色; 6KV深蓝色。
