电气百科:电气故障也能神奇自愈?原来是这样


发布者: 发布时间:2020-10-15 阅读:343

几天前,一位在某厂从事维修电工工作的网友在交流中,颇为神秘地诉说了其所遭遇的一起非常神奇的故障案例:某日,其单位车间所用的一台单相落地风扇突然发生停转现象,于是该网友便前往处置。经检测风扇供电电源正常,只是有一路绕组使用万用表电阻档测量呈开路状态!于是乎,该网友理所当然地判定该风扇绕组烧毁,遂向领导汇报。可第二天该网友上班巡查过程中却赫然发现,被其判为烧毁的落地扇居然神奇地“自愈”了,正在正常运转!对此现象,该网友大呼不可思议、匪夷所思!但针对这一现象,笔者反倒觉着该网友有些少见多怪了。

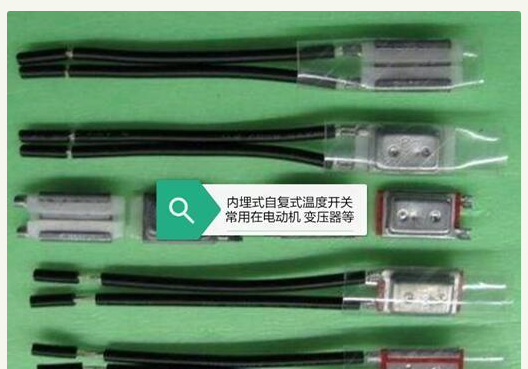

其实该网友所遇到的故障现象,之所以能够自行痊愈是因为:该落地扇一路绕组中被串入了一支自复式温度开关(图一所示)。其目的是为了防止风扇长时间工作,绕组温升过高引起烧毁故障。上面网友所遇故障现象,便是风扇长时间连续运行后,由于绕组温度过高继而使得嵌入绕组中的自复式温度开关动作,迫使绕组断电散热降温。当绕组降温至自复式温度开关复位动作之后,温度开关恢复正常状态(多为常闭NC状态),使风扇得以正常使用。在笔者将缘由告诉网友后,他才恍然大悟——为了眼见为实,其不惜借故将风扇进行拆卸查看,结果确如笔者所讲。

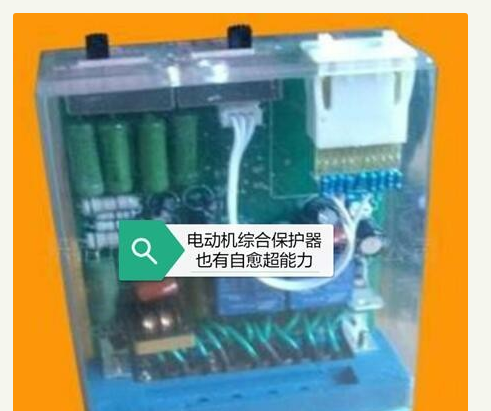

现实工作当中,同上述情况极为相似的还有传统电动机综合保护器(代表型号为JDB系列):当被保护的电动机短时间内频繁点动运行或者是长时间重载运行后,通常会出现电动机综合保护器动作,继而切断控制回路,迫使操作动作无法进行。针对这一现象,部分同行往往是忙的不可开交,甚至个别同行还会认为是电动机综合保护器发生了损坏!但偏偏就在这部分同行为此大费周章之际,综合保护器却不动声色间自行恢复了正常!

同前面自复式温度开关故障现象一样,电动机综合保护器自愈现象也是有其内在原因的——两种电动机使用模式,均会引发过载故障发生,从而致使JDB系列电动机综合保护器内部过载动作电路当中执行元件:电解电容(理论基础为反时限特性),充电至动作值,促使保护器动作。就在同行们为此忙碌排查过程中,保护电路当中的电解电容却通过线路自行放电。经过一段时间的放电后,保护器便自行恢复如初,使得操作得以继续。


通过上面两例常见的故障现象简析,我们不难发现所谓电器设备故障现象“自愈”,均有其内在理论依据和相应元器件支持,绝不是神乎其神的奇迹!
