概述
局部放电是一种脉冲放电，它会在电力设备内部和周围空间产生一系列的光、 声、电和机械振动等物理现象。这些伴随局部放电而产生的各种物理和化学变化可以为监测电力设备内部绝缘状态提供检测信号。当电力设备内出现绝缘缺陷时， 会伴随有局部放电信号的产生。通过对局放信号的检测和分析，能判断其内部是 否存在绝缘隐患，防止潜在事故的进一步扩大。

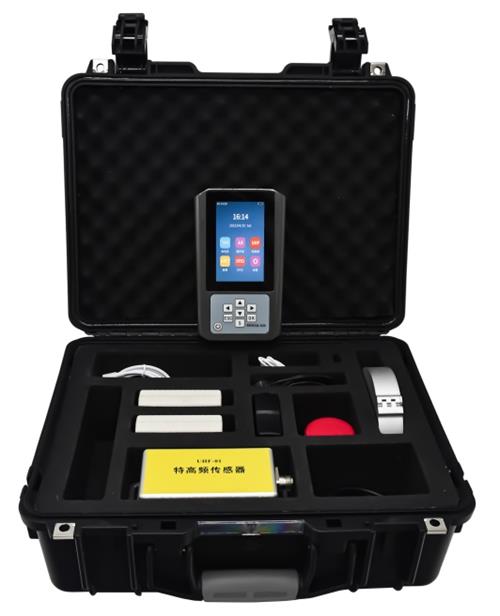

本仪器为多功能型带电检测手持仪器，其基于地电压、超声波、特高频、高频电流检测方法，测试电力设备的局部放电情况，提供局部放电幅、PRPS、PRPD、连续、飞行、脉冲、相位、波形等图谱，可以较好的评估电力设备局部放电情况。该带电检测仪能够适用于变压器、电抗器、环网柜、开关柜、高压电缆、架空线路等电力设备的带电局放检测。
检测原理
特高频(UHF)法检测原理
电力设备绝缘体中绝缘强度和击穿场强都很高，当局部放电在很小的范围内发生时，击穿过程很快，将产生很陡的脉冲电流，其上升时间小于1ns，并激发频率高达数GHz 的电磁波。局部放电检测特高频（UHF）法基本原理是通过UHF 传感器对电力设备中局部放电时产生的超高频电磁波（300MHz ≤ f ≤ 3GHz ）信号进行检测，从而获得局部放电的相关信息，实现局部放电监测。根据现场设备情况的不同，可以采用内置式超高频传感器和外置式超高频传感器。由于现场的电晕干扰主要集中300MHz 频段以下，因此UHF 法能有效地避开现场的电晕等干扰，具有较高的灵敏度和抗干扰能力，可实现局部放电带电检测、定位以及缺陷类型识别等优点。
高频电流（HFCT）检测原理
当电力设备内部发生局部放电时，高频放电电流会沿着接地线向大地传播。 高频电流传感器（HFCT）法通过在接地线上安装 HFCT 检测高频电流信号实现 局部放电检测。HFCT 一般使用 Rogowski 线圈方式，在环状磁芯材料上围绕多 圈的导电线圈，高频电流穿过磁芯中心引起的高频交变磁场会在线圈上产生感应 电压。由于 HFCT 传感器的测量回路与被测电缆之间没有直接的电气连接，属于 非侵入式的检测方法，被检测设备不需要停运。
超声波（AE）检测原理
电力设备内部产生局部放电信号时，会产生冲击的振动及声音。超声波法通过在设备腔体外壁上安装超声波传感器来测量局部放电信号。放电产生的声波的频谱很宽，可以从几 十 Hz 到几 MHz，其中频率低于 20kHz 的信号能够被人耳听到，而高于这一频 率的超声波信号必须用超声波传感器才能接收到。根据放电释放的能量与声能之 间的关系，用超声波信号声压的变化代表局部放电所释放能量的变化，通过测量 超声波信号的声压，可以推测出放电的强弱，这就是超声波信号检测局部放电的 基本原理。
暂态地电波（TEV）检测原理
当高压电气设备发生局部放电时，放电电量先聚集在与放电点相邻的接地金 属部分，形成电磁波并向各个方向传播，放电产生的电磁波通过金属箱体的接缝 处或气体绝缘开关的衬垫传播出去，同时产生一个暂态地电波，通过设备的金属 箱体外表面传到地下去。
