一、概述

本公司生产 35kV绝缘绳试验支架是依据中华人民共和国国家发展改革委员会发布的中华人民共和国电力行业标准执行标准：DLT 1476-2015 《电力安全工器具预防性试验规程》的要求基础上研制而成，产品各项指标均符合国标要求。对大地采用高耐压防水型绝缘杆作为支撑。试验电级板采用进口高强耐高压复合绝缘板材，此板材具有防潮、防火、高耐压重复性好等特性。

二、产品说明

2.1 功能说明

1)测试支架采用电动驱动绕绳，转速无级可调，操作方便。

2)采用脚踏开关，具有正反控制，节省人力。

3)绝缘绳轮盘具有自锁功能，保证工作位置准确。

4)支架配有脚轮，便于移动。

2.2 使用条件

电源电压：220V 50HZ

环境温度：-10℃-40℃

环境湿度：≤90%RH，不结露、仪器不闪烁

海拔：≤1000m

2.3 技术指标

1.使用：非固定摆放使用，

2.海拔高度：   不小于2000m

3.环境温度：   最高气温为＋40℃，最低气温为-25℃

4.最大风速：   不超过34 m/s（相当于风压700Pa）

5.地震烈度8度

6.环境相对湿度(在25℃时) 小于90%

7.系统额定电压:不限

8.规格:1500mmx800mm

9.极板:700mmx700mm

10.电极距离：500mm

11.最高耐压值:110KV

12.遥控调节。

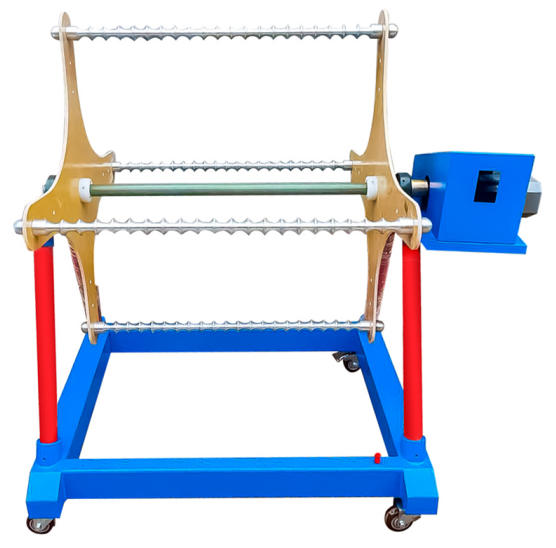

三、产品安装及产品结构图

四、操作指南

4.1 操作注意事项

1、装置使用必须可靠接地。

2、由于试验装置上为两端接高压两端接地，所以连接时尽量保持高压连线平行于地面，地线尽量垂直于地。不占用高压对地直线距离。

3、将绝缘绳缠绕完成后，请务必将电机连接线取下

4、本装置大部份材料由绝缘材料制成，请注意平时放置场所环境。保证装置干燥。若有受潮，请晾干后再进行试验。

5、若长时间未使用，重新启用时，请对装置进行清洁，同时保证装置未被受潮，方可投入使用。

4.2 操作方法：

(1) 将绝缘绳一端用自粘绑带固定在装置上铝棒一端；

(2) 装置安装有脚踏开关，手拿绝缘绳，踩动脚踏开关转动装置，将绝缘绳沿着铝棒的凹槽按顺序缠绕在装置铝棒上；

(3) 将绝缘绳绕好后，将绳的另一端同样用自粘绑带固定在装置上铝棒上；

(4) 根据接线示意图，将其中一组铝棒对角接线端子接地，而另外一组铝棒对角接线端子接升压设备的高压输出端，然后取下电机连接线；

(5) 接好后试验人员在安全距离内对绝缘绳升压耐压试验，在规定的耐压时间内，绝缘绳未出现击穿、闪络等现象，可以判定绝缘绳合格。如绝缘绳较长，可分段多次试验。

五、保修条款

1.  本机保修期为一年。保修期内，除下列情况下，提供免费维修，保修期过后，提供有偿服务。

2.  因受潮、浸泡、坠落、外力挤压、冲击等因素造成的电气或机械损坏，不列入保修范围之内。

3.  因擅自改变电气连接导致的损坏，不列入保修范围之内。

4.  其它因用户违反本手册的指导，或明显使用不当造成的损坏，不列入保修范围之内。

六、 运输和贮存

1﹑运输：本产品运输时必须进行包装，包装箱可用纸箱或木箱，包装箱内应垫有泡沫防震层。包装好的产品，应能经公路、铁路、航空运输。运输过程中不得置于露天车箱。仓库应注意防雨、防尘、防机械损伤。

2﹑储存：仪器平时不用时，应储存在环境温度-10℃～60℃，相对湿度不超过 85%，通风无腐蚀性气体的室内。存储时不应紧靠地面和墙壁。

3﹑防潮：在气候潮湿的地区或潮湿的季节，一定要注意防潮。

4﹑防曝晒：仪器在室外使用时，尽可能避免或减少阳光的曝晒。
